SF6密度继电器校验仪库号：M412168SF6密度继电器校验仪库号：M412168
1.1前言

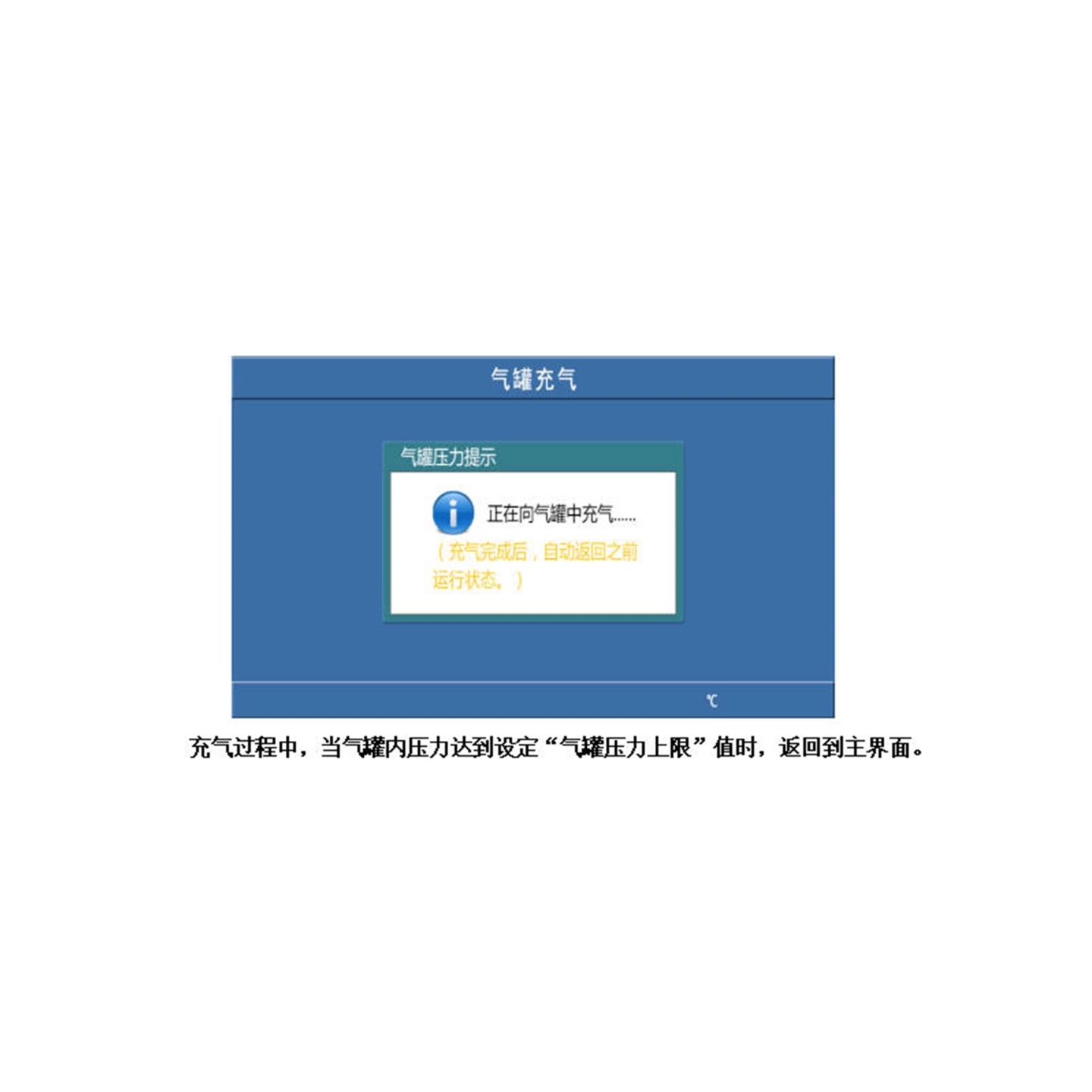

本产品是一种SF6气体密度继电器校验仪器，其内置储气罐及充气泵，校验时，无需再外接气瓶等气源设备。开机或校验过程中储气罐压力不足时，能够自动进行压缩空气充气操作、并在充气压力满足设置值上限后继续校验过程。
此校验仪采用GAO精度压力传感器及GAO速率 A/D 转换器，结合32位WEI处理器能对各种SF6气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任YI环境温度对20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度GAO。
1.2概述
1. 进行密度继电器校验的的必要性
SF6开关是电力系统使用的高压电器，SF6开关的运行已成为供用电部门的问题。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件。现场运行的SF6气体密度继电器因不常动作，经过YI段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致 SF6 密度继电器误动作。因此 DL/T596《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是必要的。
2．密度继电器校验仪功能特点
1)密度继电器校验仪采用32位ARM单片机和高速信号处理芯片进行检测与控制，集成程度GAO。机电YI体化设计。
2)配置7寸触摸彩幕、中文液晶屏人机接口，操作简单。
3)配置电接点阻抗、设定值误差、切换差校验功能、示值误差校验功能、额定压力示值误差校验功能、回程误差校验功能，一次测量可完成所有数值采集。
4)自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。解决了 SF6气体密度继电器现场校验难的问题。
5)所有测试过程自动由仪器完成，不用人工干预，一次设置，过程自动测试，试验结果判断。
6)可存储大量试验结果，并具有掉电数据保护功能，可SUI时查询和打印以前的试验结果。
7)校验过程中无需恒温室，可以在任意温度范围内对SF6气体密度继电器、压力表进行校验。

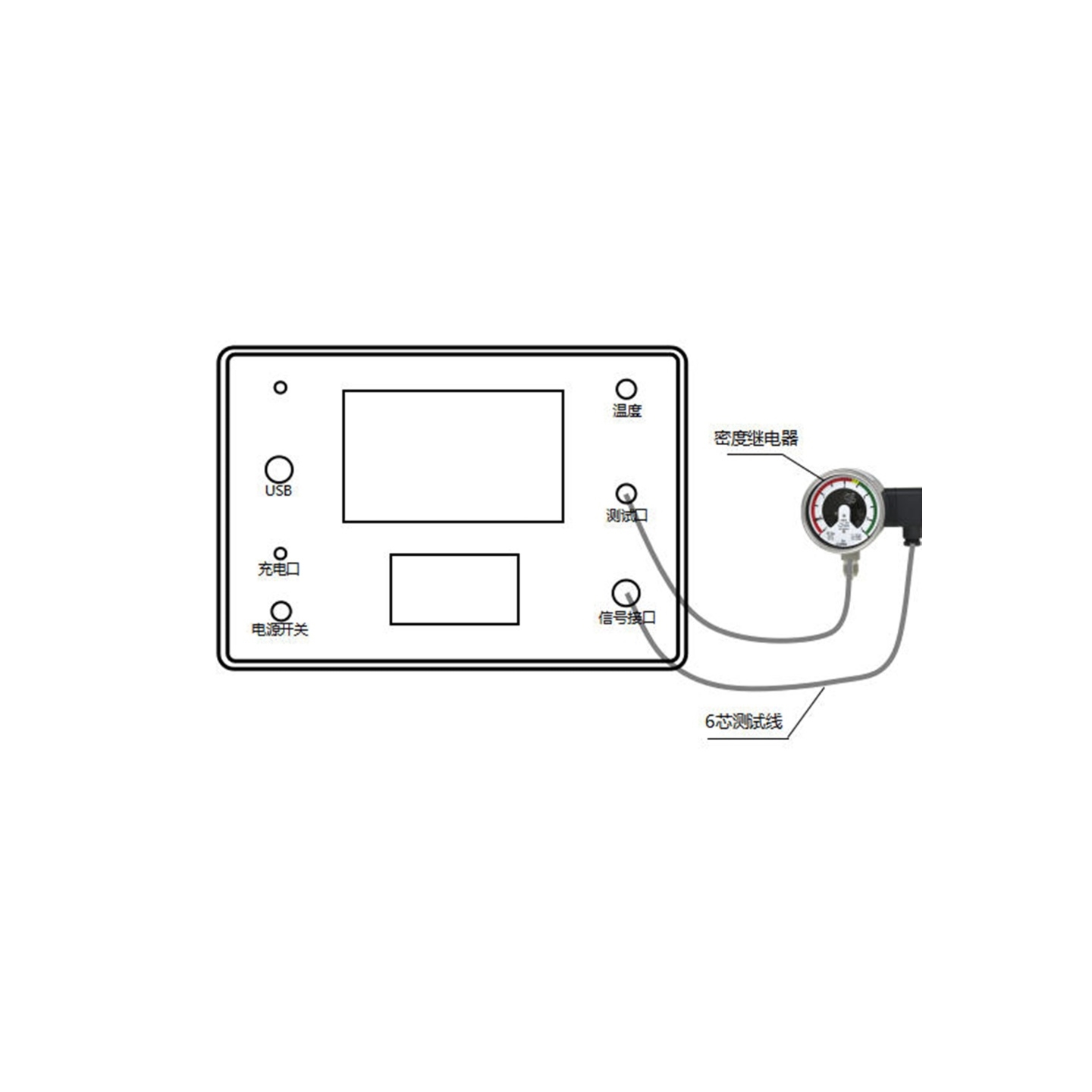

8)配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9)校验过程中不需要SF6气体，测试成本低，对环境无污染。
10)具有在线压力校准功能，可以现场修正。
11)元器件采用进口元件。
12)能同时测试2组报警信号、2组闭锁信号、1组CHAO压信号。
技术指标
工作电压：锂电池、或AC220V/50Hz
仪器功率：10W(非充气状态)；≤60W(充气状态)
仪器精度：0.2级
压力校验范围：0～1.0Mpa
压力显示分辨率：0.0001Mpa
接点电阻范围：0～200Ω
电阻测量精度：±5%FS
电阻显示分辨率：1mΩ
温度测量范围：-50℃～150℃
温度测量精度：±0.5℃
温度显示分辨率：0.1℃
校验对象：单报警/闭锁、报警+闭锁+压的任YI组合。
压力类型：JUE对压力、相对压力
显示方式：800×480 图形彩色液晶屏。
操作方式：电阻触摸屏。
打印机型：GAO速热敏微型打印机。
打印方式：汉字报表式打印。
外形尺寸：主机： 460 mm×380 mm×320mm。
SF6 气体密度显示方式：被测环境下的压力、20℃时的等效压力。
仪器重量：15kg。
